產品概述：

KS-LWGY系列甲醇流量計（渦輪流量計）是由渦輪流量傳感器與顯示儀表組成，是本廠采用國外先進技術生產制造的，是液體流量最理想的流量計之一。流量計具有結構簡單、精確度高、安裝維修使用方便等特點。該產品廣泛用于石油、化工、冶金、供水、造紙、環保、食品等領域，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用，可以進行自動定量控制、超量報警等用途.

產品特點：
    高耐磨性能；
    結構簡單、牢固以及拆裝方便；
    測量范圍寬，下限流速低；
    壓力損失小，重復性好，精確度高，葉輪具有防腐功能；
    具有較高的抗電磁干擾和抗振動能力；
工作原理：
    流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k
式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m3]，由校驗單給出。
Q——流體的瞬時流量（工作狀態下）[m3/h]；[1/L]為單位
3600——換算系數；
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示瞬時流量和累積總量；
產品主要技術性能：
公稱通徑：（4～200）mm；
介質溫度：（-20～80）℃、（-20～120）℃；
環境溫度：（-20～55）℃；
準確度：±0.2%、±0.5%、±1%；
介質溫度：-20-120℃；環境溫度：(-20～55)℃；
供電電源：現場顯示帶4～20mA或脈沖輸出，+24VDC供電；

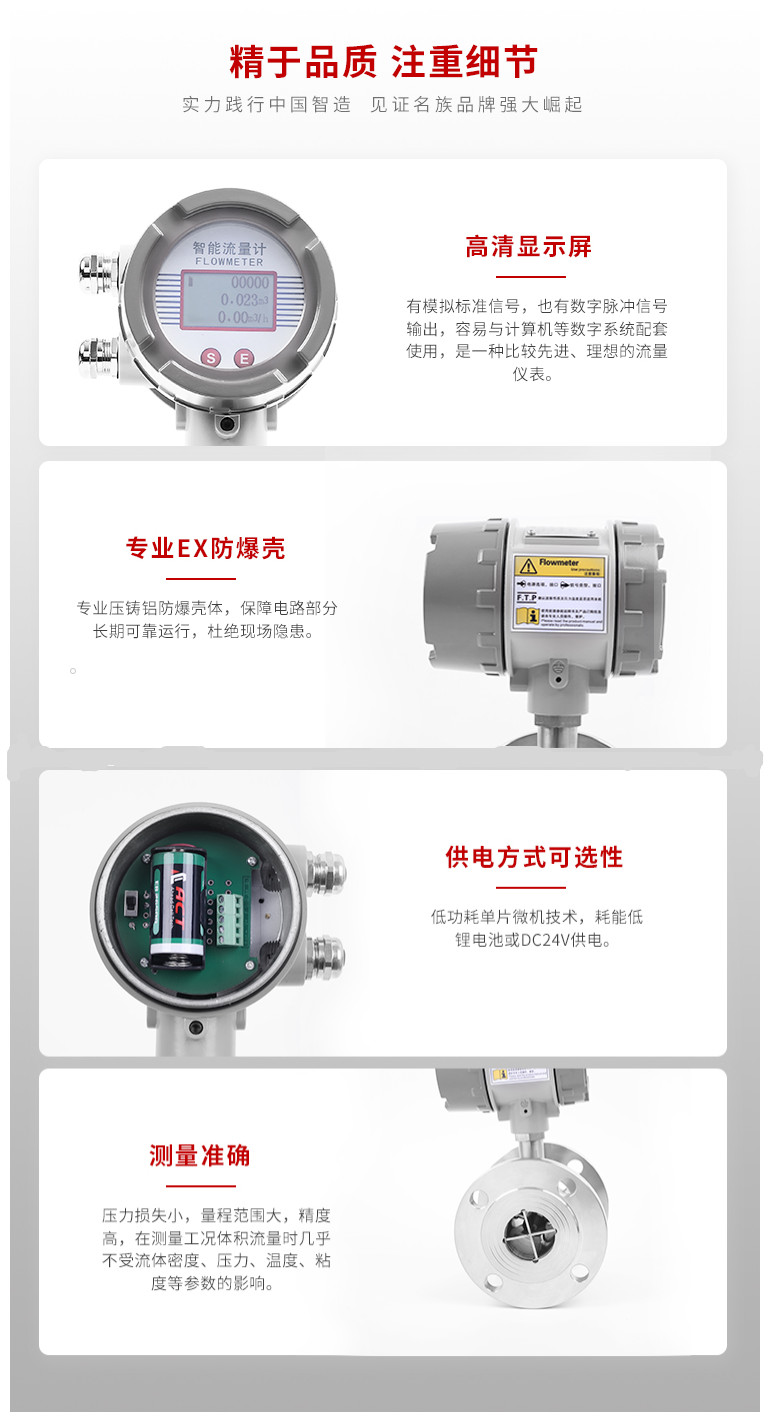

顯示方式：現場顯示，高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）所有有效數據掉電后保持10年不丟。
本體材質：304、(316L)；
葉輪材質：2Cr13（鍍鈦處理、雙相鋼）
軸承材質：硬質合金;
連接方式：螺紋、法蘭、法蘭夾裝、衛生卡箍接口；
法蘭標準：國家標準；
工作壓力：1.6～2.5MPa(10-25MPa高壓需定做加工)；
防護等級：IP65；防爆等級：ExdIIBT6；
表一

渦輪流量計使用注意事項：
使用時，應保持被測液體清潔，不含纖維和顆粒等雜質；
傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門（閥門應安裝在流量計后端），嚴禁傳感器處于無液體狀態時受到高速流體的沖擊；
傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系；
傳感器不用時，應清洗內部液體，吹干后且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存（此項非常重要）；
配用的過濾器應定期清洗，不用時應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存；
傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管）；
在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障。
